首頁 · 產品中心 · 精密測量 · 激光位移傳感器 · 高精度激光位移傳感器 LD-H 系列

產品特點 應用場景技術參數 型號選擇下載PDF

高精度激光位移傳感器 LD-H 系列

高精度、高性能快速檢測

靜態重復性最高可達1μm，支持多種信號輸出，可實現測距、段差、厚度等多種高精度應用場景的在線檢測

下載PDF

產品特點

高精度檢測

線性精度0.1%F.S.，重復性精度最高可達1μm

豐富信號輸出

支持RS485、模擬量、開關量等多種信號輸出

高等級防護

IP67級防護，可輕松應對各種復雜環境

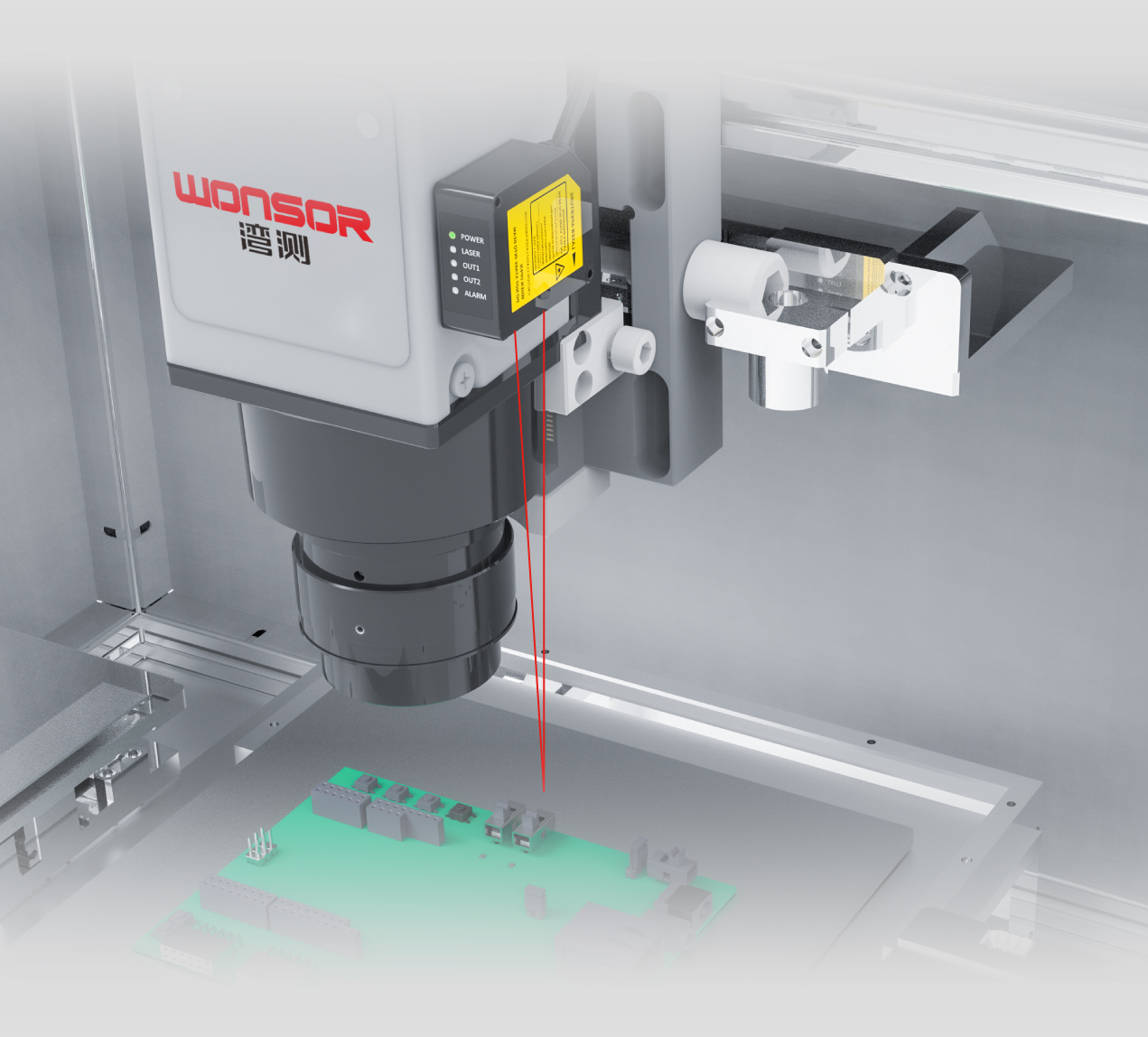

應用場景

技術參數

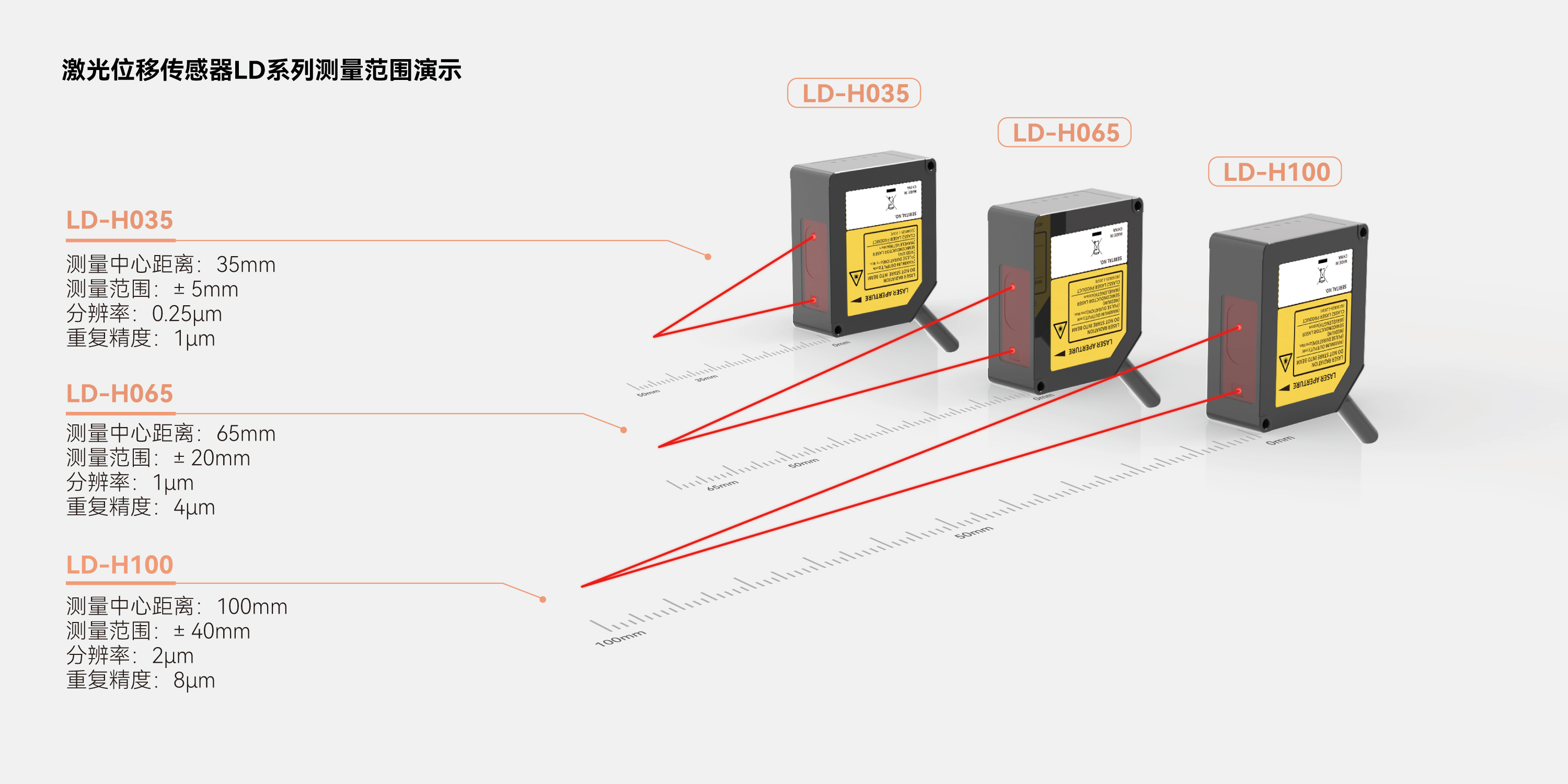

型號	LD-H035		LD-H065		LD-H100
測量中心距離	35mm		65mm		100mm
測量范圍	±5mm		±20mm		±40mm
分辨率	0.25μm		1μm		2μm
重復精度*1	1μm		4μm		8μm
線性度	±0.1%F.S.		±0.1%F.S.		±0.1%F.S.
溫度特性	0.05%F.S./℃
光源	可視半導體激光波長 650nm, 1mW, 2 類激光
光斑類型*2	小光點	寬光點	小光點	寬光點	小光點	寬光點
光斑尺寸	Φ55μm	55*1600μm	Φ150μm	150*1600μm	Φ220μm	220*1600μm
受光器件	CMOS圖像傳感器
電源電壓	12V~24V DC±10%
消耗電流	100mA 以下
輸入	脈寬觸發，外部觸發
模擬電壓輸出	輸出范圍: 0V~10V 輸出阻抗: 100Ω
模擬電流輸出	輸出范圍: 4mA~20mA 負載阻抗: ≤300Ω
通訊接口	RS485, modbus RTU, RS422
采樣頻率	2000Hz, 1000Hz, 500Hz, 200Hz可調
防護等級	IEC IP67
使用環境照度	受光面照度白熾燈 10000Lux
環境溫度范圍	工作時: 0℃~+50℃ 保存時: -15℃~+70℃
環境濕度范圍	工作時: 35%~85%RH 保存時: 35%~85%RH
振動	10~150Hz 雙振幅 0.7mm 三軸方向
抗沖擊	300m/S2 六個方向各三次(上下, 左右, 前后)
材質	本體外殼PBT, 光學支架PPS, 電纜PVC
連接方式	PVC線纜 14PIN屏蔽線, 標準長度50mm, 延長線需單獨配置
重量	約120g
1當未明確指定測量條件時，使用條件如下：電源電壓：24VDC、環境溫度：23℃、取樣周期：2000Hz、平均次數：1024次、標準測量中心距離、目標物體：白陶瓷、數字量輸出； 2測量中心距離處的數值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義范圍外有光泄漏，并且檢測點外圍的反射率高于檢測點本身，則結果可能會受到影響。
